輕觸開關
發布時間:2026-03-18 點此:479次

外文名:Smiley five-pin touch switch

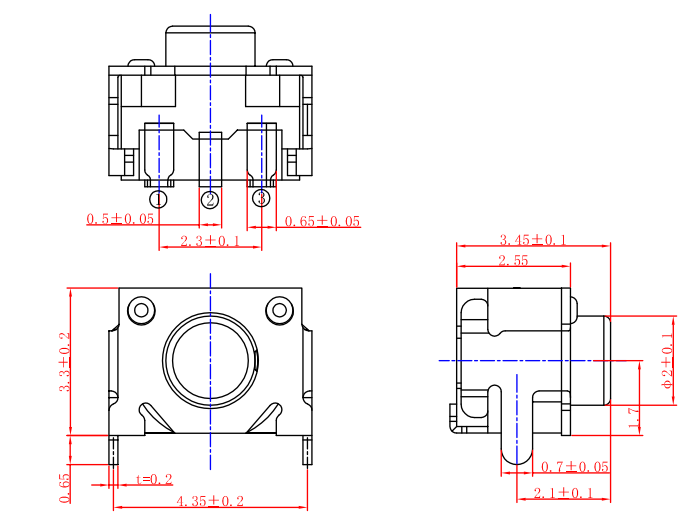

產品規格:3*5*3.5mm
物料號:YX-TS-C014
所屬類別:電子元器件-輕觸開關
研發生產:東莞市穎鑫電子科技有限公司

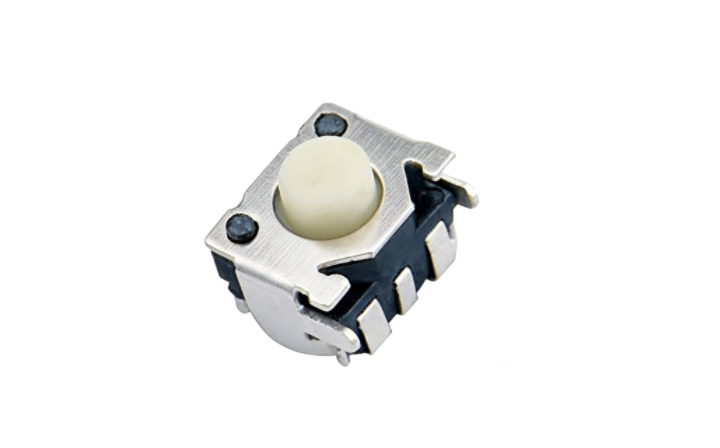

笑臉五腳輕觸開關是一款微型化、高穩定性的單回路輸出輕觸開關,屬于第四代輕觸開關的精細化升級產品,專為弱電小電流控制場景設計,因外觀結構特征被命名為“笑臉開關”,五腳結構為其核心設計特點。
該開關采用金屬彈片受力變形實現電路通斷,具備接觸電阻低、觸覺反饋清晰、動作力雙檔可選、環境適應性強等特性,操作時施加規定操作力即可使開關閉合,撤銷壓力后瞬間斷開,無自鎖功能。其3*5*3.5mm的微型尺寸適配電子設備小型化、集成化的發展趨勢,五腳結構中四個引腳為兩組導通觸點,第五個引腳起接地與固定作用,相比常規三腳開關,機械安裝穩定性與電氣安全性更優。
笑臉五腳輕觸開關在原材料選型、工藝處理上做了精細化設計,核心導電部件均采用鍍銀工藝,彈片選用不銹鋼覆銀材質,有效降低接觸電阻并提升抗疲勞性,10萬次無負載壽命可匹配中高端電子設備3-5年的使用周期,是消費電子、智能家居、小型儀器儀表等領域的核心控制配件。

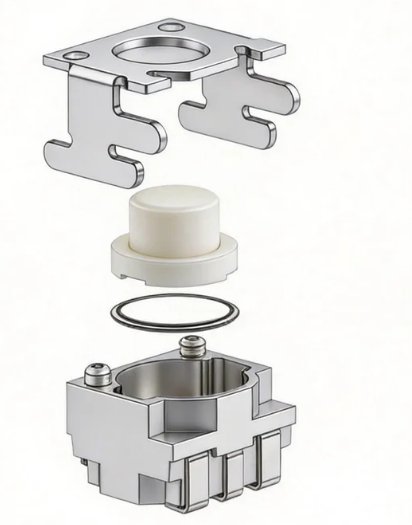

笑臉五腳輕觸開關的核心結構由蓋板、按鈕、簧片、基座、卡件五大部件組成,無防水涂層設計,屬于常規型輕觸開關,各部件的材質、工藝與功能高度適配,從源頭保證開關的電氣與機械性能,具體參數如下:
| 部件序號 | 部件名稱 | 材質 | 厚度 | 工藝處理 | 核心功能 |
|---|---|---|---|---|---|
| E | 蓋板 | 黃銅 | 0.2mm | 鍍銀 | 保護內部結構,提升導電性能,防止觸點氧化 |
| D | 按鈕 | LCP(液晶聚合物) | - | - | 耐高溫、高硬度,傳遞按壓力度,保證按壓結構穩定 |
| C | 簧片 | 不銹鋼覆銀 | - | - | 核心通斷部件,提供彈性觸覺反饋,抗疲勞、低接觸電阻 |
| B | 基座 | LCP(液晶聚合物) | - | 清洗 | 絕緣性好、耐高溫,固定各部件位置,隔離導電端子 |
| A | 卡件 | 磷銅 | 0.15mm | 鍍銀 | 固定簧片位置,鍍銀提升導電性能與抗氧化性 |
結構特點:

1. 單回路輸出(1 pole,1 throw),電路通斷邏輯簡單,接線便捷;
2. 五腳直插式設計,機械穩定性強,可有效防止設備震動、頻繁按壓導致的開關松動;
3. 無防水、防塵密封結構,適用于干燥、無粉塵的使用環境;
4. 超短行程設計,按壓響應靈敏,配合金屬彈片實現清晰的“滴答”式觸覺反饋。
笑臉五腳輕觸開關的參數體系遵循輕觸開關行業通用標準,同時根據自身微型化、五腳結構的特點做了針對性優化,分為電氣性能、機械性能、環境適應性能三大核心模塊,所有參數均經過標準化測試驗證,為產品選型與電路設計提供精準依據。

適用于DC12V 50mA的弱電小電流場景,核心指標為低接觸電阻、高絕緣電阻,有效保證電路傳輸?shù)姆€(wěn)定性與安全性,具體參數:
| 參數名稱 | 測試條件 | 額定值 |
|---|---|---|
| 接觸電阻 | 1kHz、50mA、20mV小電流電壓下 | ≤100mΩ |
| 絕緣電阻 | DC250V,端子間/端子與殼間,持續1分鐘 | ≥100MΩ |
| 耐電壓 | AC250V(50/60Hz)、感應電流1mA,持續1分鐘 | 無擊穿現象 |
| 額定工作值 | 直流電阻負載 | DC12V 50mA |
主打有觸覺反應的操作,動作力雙檔設計適配不同操作場景,超短行程提升響應靈敏度,同時具備較強的端子抗變形能力,具體參數:
| 參數名稱 | 技術指標 | 測試/說明 |
|---|---|---|
| 動作力 | 160±50gf;260±50gf(雙檔) | 輕檔適用于輕觸操作,重檔適用于防誤觸操作 |
| 行程 | 0.15±0.05mm | 施加2倍動作力,開關停止時的移動距離 |
| 手感值 | 30%-70% | (按力-回彈力)/按力×100%,保證觸覺反饋清晰 |
| 端子靜負荷 | 300g靜負荷,單方向持續1分鐘 | 無機械、電氣性能損壞 |
可耐受寬溫、溫濕度交變、輕微鹽霧腐蝕等環境,適配室內多種使用場景,高低溫試驗后性能無衰減,具體參數:
| 環境類型 | 測試條件 | 恢復條件 | 性能要求 |
|---|---|---|---|
| 耐熱 | 80±2℃,持續96小時 | 常溫放置30分鐘 | 電氣、機械性能無異常 |
| 耐冷 | -40±2℃,持續96小時 | 常溫放置30分鐘 | 電氣、機械性能無異常 |
| 耐濕 | 60±2℃、90~95%RH,持續96小時 | 常溫放置30分鐘 | 電氣、機械性能無異常 |
| 溫度交變 | -40℃至85℃,各保溫2小時,循環5次 | 常溫放置1小時 | 接觸電阻≤200mΩ,絕緣電阻≥100MΩ |
| 鹽霧 | 35±2℃、5±1%鹽濃度,24小時(8h噴霧+1h停,循環3次) | 自然恢復 | 無氧化、腐蝕,電氣性能達標 |
| 測試項目 | 測試條件 | 核心要求 |
|---|---|---|
| 壽命測試 | 無負載、100-120次/分鐘,操作10萬次 | 接觸電阻≤200mΩ,動作力變化≤初始值30% |
| 可焊性試驗 | 端子浸入錫池0.5mm、260±5℃,持續3秒 | 浸入部分95%以上被錫覆蓋 |

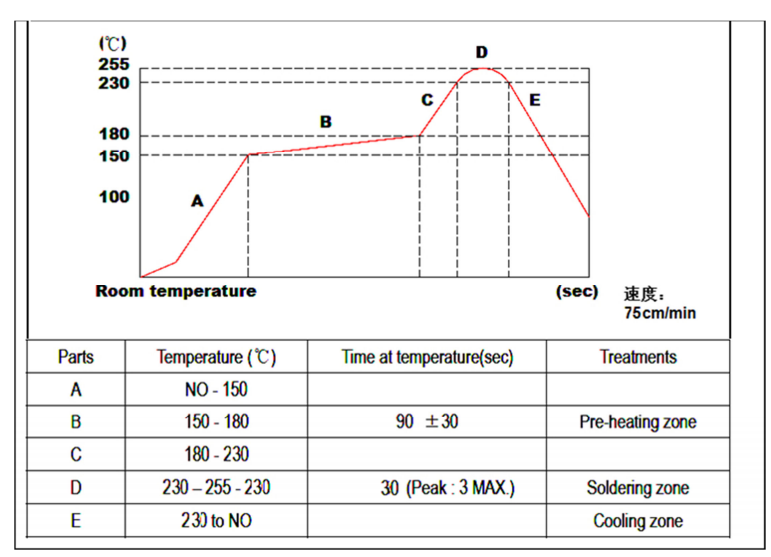

| 耐焊性試驗 | 波峰焊:260±5℃、3±0.5秒;手工焊:350±5℃、3±0.5秒 | 本體無變形,電氣、機械性能正常 |

笑臉五腳輕觸開關的性能測試嚴格遵循電子元器件行業標準,覆蓋電氣、機械、焊接、環境耐久性四大維度,所有測試項目均有明確的測試條件與判定標準,未達標產品判定為不合格,禁止出廠。測試后若為非破壞性測試,產品需保持正常使用性能;若為破壞性測試,需記錄極限性能參數。
1. 接觸電阻:采用接觸電阻儀,在1kHz小電流電壓(50mA、20mV)下測量,多次測量取平均值,需≤100mΩ;
2. 絕緣電阻:使用絕緣電阻測試儀,在端子之間、端子與外殼之間施加DC250V電壓,持續1分鐘,測量絕緣電阻值,需≥100MΩ;
3. 耐電壓:施加AC250V(50/60Hz)電壓,感應電流控制在1mA,持續1分鐘,觀察是否出現擊穿、漏電現象,無擊穿為合格。
1. 動作力與行程:采用推拉力計垂直按壓開關中心,記錄開關閉合時的力值與移動距離,需符合雙檔動作力與行程公差要求;
2. 手感值:通過推拉力計分別測量按力與回彈力,計算差值占按力的百分比,需在30%-70%區間;
3. 端子靜負荷:在端子頂部單方向施加300g靜負荷,持續1分鐘,卸載后檢查端子是否變形、接觸是否良好,無異常為合格。
1. 可焊性:將開關端子垂直浸入錫池0.5mm,錫池溫度260±5℃,保持3秒后取出,冷卻后觀察端子上錫情況,上錫面積≥95%為合格;
2. 耐焊性:分波峰焊與手工焊兩種方式,波峰焊匹配1.6mm厚PCB板,溫度260±5℃,時間3±0.5秒;手工焊使用電烙鐵,溫度350±5℃,時間3±0.5秒,禁止在端子上施加異常壓力,焊接后檢查開關本體是否變形,測試電氣、機械性能,無異常為合格。
1. 溫濕度試驗:將開關放入恒溫恒濕箱,分別按耐熱、耐冷、耐濕條件設置參數,達到測試時間后取出,常溫恢復規定時間,測試電氣、機械性能;
2. 溫度交變試驗:在恒溫恒濕箱中實現-40℃至85℃的溫度切換,各保溫2小時,完成5次循環后取出,常溫恢復1小時,檢測接觸電阻、絕緣電阻;
3. 鹽霧試驗:將開關放入鹽霧試驗箱,配置5±1%的氯化鈉溶液,噴霧溫度35±2℃,按8小時噴霧、1小時停止的循環方式,累計24小時后取出,自然晾干后檢查外觀與電氣性能;
4. 壽命測試:采用機械裝置無負載按壓開關,按壓速度100-120次/分鐘,連續操作10萬次后,測試接觸電阻與動作力,符合公差要求為合格。
笑臉五腳輕觸開關因微型尺寸、雙檔動作力、低損耗、高穩定性的特性,主要應用于DC12V 50mA以內的弱電小電流控制場景,適配各類小型化、集成化電子設備,覆蓋消費電子、智能家居、小型儀器儀表、車載便攜設備四大領域,具體應用場景如下:
1. 消費電子:藍牙耳機、小型藍牙音箱、運動手環、便攜式充電寶、錄音筆、小型數碼播放器等設備的按鍵控制,選用160±50gf輕動作力版本,提升輕觸操作體驗;
2. 智能家居:智能觸控面板、智能插座、小型傳感器、智能燈具、電子窗簾控制器等設備的按鍵控制,選用260±50gf重動作力版本,實現防誤觸功能;
3. 小型儀器儀表:實驗室小型檢測儀、工業便攜儀表、醫療小型診斷設備(如電子體溫計、血壓計)、驗鈔筆、激光筆等的信號控制回路,利用低接觸電阻保證信號傳輸準確性;
4. 車載便攜設備:車載藍牙、車載充電器、車內小型氛圍燈、汽車防盜遙控器等的按鍵控制,依托寬溫適應能力(-40℃至85℃)適配車載極端環境;
5. 玩具與小型健身器材:電子玩具、小型按摩儀、便攜計步器等的按鍵控制,利用10萬次壽命匹配高頻次使用需求。
禁用場景:
- 強電場景(如220V市電直接控制);
- 大電流負載場景(超過50mA);
- 潮濕、多粉塵、強腐蝕的戶外環境;
- 機械檢測、連續通斷的工業控制場景。
笑臉五腳輕觸開關為精密電子元器件,其使用與安裝工藝直接影響使用壽命與性能穩定性,需嚴格遵循以下注意事項,避免因操作不當導致開關損壞、性能劣化:
- 焊接時禁止在端子上施加負荷,防止端子松動、變形;
- 僅可采用波峰焊或手工焊,嚴格遵循焊接溫度與時間要求,手工焊禁止用力按壓電烙鐵;
- 若需二次焊接,需待第一次焊接部位恢復常溫后進行,避免連續加熱導致開關本體變形;
- 焊接前需確認PCB板安裝孔尺寸與開關引腳匹配,參考產品規格書推薦尺寸。
- 開關為人工操作設計,禁止用于機械性檢測、連續通斷的自動化控制;
- 按壓時需垂直按壓開關中心部位,避免側面按壓,防止按鈕、簧片變形;
- 禁止施加超過2倍動作力的負荷,防止金屬彈片永久變形,導致開關失效;
- 安裝后若設備需經過蓄熱硬化爐(如粘結劑固化),需提前確認爐溫與時間,避免高溫損壞開關。
- 禁止在潮濕、多粉塵、有腐蝕性氣體的環境中使用,防止觸點氧化、接觸不良;
- 開關以直流電阻負載為設計前提,禁止用于感應性負載、電容性負載場景,如需使用需提前做性能驗證;
- 避免將開關安裝在設備震動劇烈的部位,若無法避免,需增加固定結構,防止開關松動。
- 儲存環境需保持干燥、通風,溫度控制在-20℃至40℃,相對濕度<85%,避免陽光直射、雨淋;
- 運輸過程中做好防震、防壓保護,避免開關受到劇烈撞擊、擠壓,導致內部部件移位;
- 開關開封后需盡快使用,避免長期暴露在空氣中導致觸點鍍銀層氧化。
笑臉五腳輕觸開關的品質優劣主要由原材料、工藝處理、組裝精度、出廠檢測四大因素決定,挑選時需從外觀、手感、性能檢測三個維度進行鑒別,同時優先選擇正規廠家生產的產品,確保產品符合規格書參數要求。
1. 觀察引腳:引腳為黃銅/磷銅鍍銀材質,表面應光滑、無氧化、無露銅,引腳垂直度好,無彎曲、變形;
2. 檢查本體:開關基座、按鈕為LCP材質,表面無毛刺、裂紋、色差,蓋板與基座扣合緊密,無松動、縫隙;
3. 查看標識:產品表面應清晰標注規格型號、物料號,無模糊、脫落現象,包裝上有廠家名稱、生產日期、檢驗合格標識。
1. 按壓手感:垂直按壓開關,應感受到清晰的觸覺反饋(“滴答”聲),無卡滯、虛按現象,按壓過程順暢;
2. 動作力一致性:同批次開關的動作力應保持一致,無明顯輕重差異,輕檔/重檔開關的按力符合公差要求;
3. 回彈力:松開按壓后,按鈕應快速復位,無回彈緩慢、卡滯現象,復位后開關處于斷開狀態。
1. 通斷檢測:使用萬用表通斷檔,連接開關的導通引腳,按壓開關時萬用表應發出蜂鳴聲,松開后蜂鳴聲停止,無接觸不良、常通/常斷現象;
2. 接觸電阻檢測:若有條件,使用接觸電阻儀測量接觸電阻,應≤100mΩ,多次按壓測量,數值無明顯波動;
3. 端子牢固性:用手輕輕拉動引腳,引腳應無松動、脫落,與基座連接緊密。
1. 優先選擇溫州瀚精電子、東莞市穎鑫電子原廠生產的產品,避免購買三無產品;
2. 要求廠家提供產品規格書、檢測報告,確認產品參數與實際需求匹配;
3. 同批次產品需進行抽樣檢測,檢測合格率需達到100%,避免批次性質量問題。
笑臉五腳輕觸開關作為3*5*3.5mm的微型輕觸開關,與常規三腳輕觸開關、大尺寸輕觸開關相比,在結構、性能、應用場景上有明顯差異,具體對比如下:
| 對比項目 | 笑臉五腳輕觸開關 | 常規三腳輕觸開關 | 大尺寸輕觸開關(如6*6*4.3mm) |
|---|---|---|---|
| 結構設計 | 五腳直插,單回路,接地引腳+固定結構 | 三腳直插,單回路,無接地引腳 | 三腳/四腳,單回路,部分帶防水結構 |
| 尺寸規格 | 3*5*3.5mm,微型化 | 多為4.5*4.5mm及以上 | 6*6mm及以上,體積較大 |
| 動作力 | 雙檔(160±50gf/260±50gf) | 單檔(多為180gf/250gf) | 單檔/雙檔,動作力偏大(多為250gf以上) |
| 行程 | 0.15±0.05mm,超短行程 | 0.25±0.05mm,常規行程 | 0.3-0.5mm,行程較長 |
| 機械穩定性 | 五腳結構,穩定性強,抗震動 | 三腳結構,穩定性一般,易松動 | 體積大,穩定性強,部分帶固定結構 |
| 應用場景 | 微型便攜電子設備,弱電輕觸/防誤觸控制 | 常規電子設備,通用弱電控制 | 大型家電、工業儀器,高頻次、大按力操作 |
| 價格 | 中高端,工藝精細化,價格略高 | 經濟型,工藝簡單,價格低廉 | 中高端,部分帶防水,價格較高 |
